非开挖技术修复

检测技术和设备

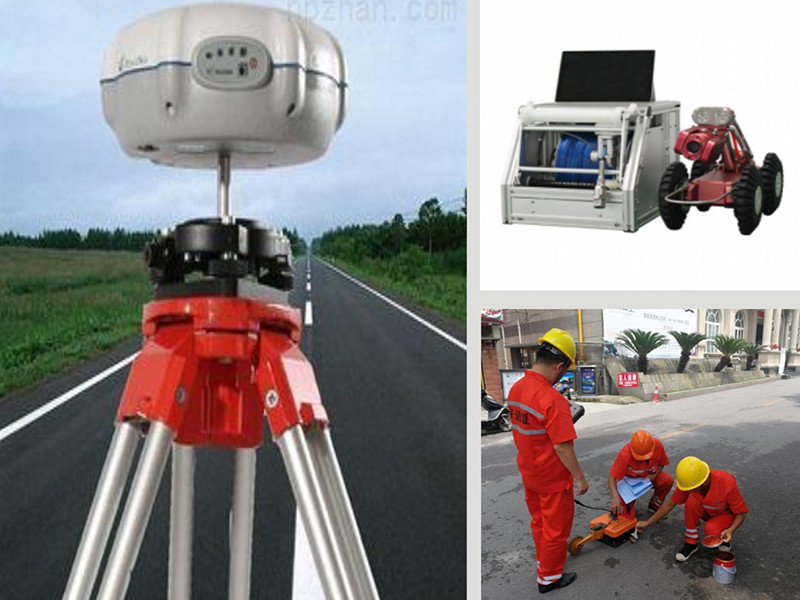

●GPS-RTK测量系统，测量排水设施的平面坐标及高程，测量管道中线的平面坐标及高程，录入城市GIS系统。

●高清管道机器人检测系统，采用数字高清摄像头，笔记本电脑代替传统主控，在检测过程中，抓取缺陷图片，检测完成后，可立即得到检测报告。

●声纳检测和电法检测，水下检测管道积泥、管内异物，对结构性缺陷检测有局限，作为缺陷准确判定和修复的参考依据。与管道机器人检测配合，同时测得水面以下和水面以上的管道状况。

●高清QV检测仪，对排水管道检测，对于较短的排水管可以得到较为清晰的影像资料，其优点是速度快、成本低，影像既可以现场观看、分析。

●探地雷达和PCM探测，暗渠和供排水管网走向探测和定位，地下空洞探测。

疏通技术和设备

捷安通拥有先进的管道清洗技术和设备，确定排水管道的畅通和非开挖修复要求。

●管道树根水泥切割机和机器人铣刀，水力驱动管道切割机可移除管道内密集的坚硬沉积物，诸如水泥、石灰和树根等。

●PIG球清管器，使用卷扬机牵引PIG聚氨酯清管器，拉膛式清管，将管道内淤泥、沉积物、石块等清出管道。

●高压水冲洗车，用高压射水系统来清洗、疏通下水管道，能清除管壁油垢、管道污泥及其它杂物。压力20.5MPa，排量290L/min,满足150mm-1500mm管道清洗能力。

●吸污车及封堵器，配备大吸力的联合吸污车，。

紫外光固化法(UV-CIPP）

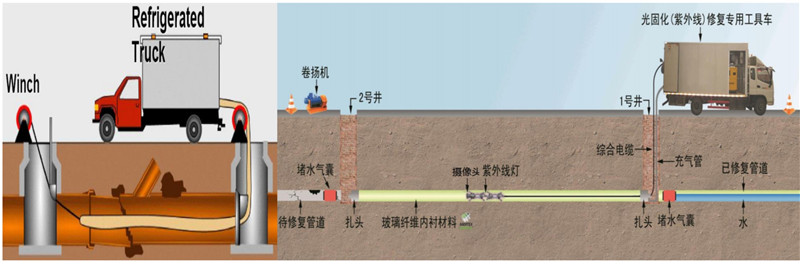

紫外光固化修复技术(UV-CIPP)，利用检查井，通过拉入的方式将浸渍有光固性树脂的CIPP软管置入到旧管道中，利用紫外光照射使CIPP软管固化，形成与旧管道紧密配合的内衬层，而管道断面没有损失，但流动性能大大改善。

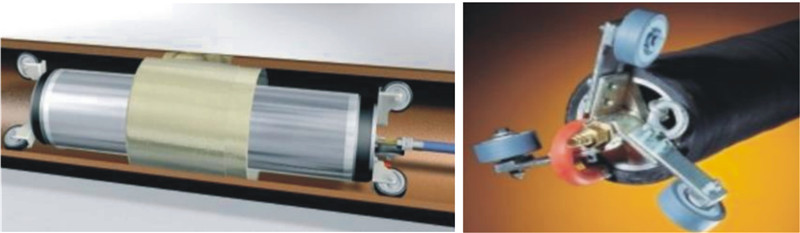

(1) UV-CIPP修复 设备

20世纪80年代初，紫外光固化CIPP修复技术(UV-CIPP)开始在内衬施工中使用，因其易控制的施工方式，良好的软管材料性能，是目前欧洲、北美洲广泛使用的地下排水管道非开挖修复技术。

(2) UV-CIPP软管材料

配套使用的CIPP软管材料，UV固化后：抗拉强度>80MPa,弯曲强度> 120MPa,弯曲模量可达12000MPa以上，综合性能远远高于其他修复材料。

UV-CIPP修复后效果

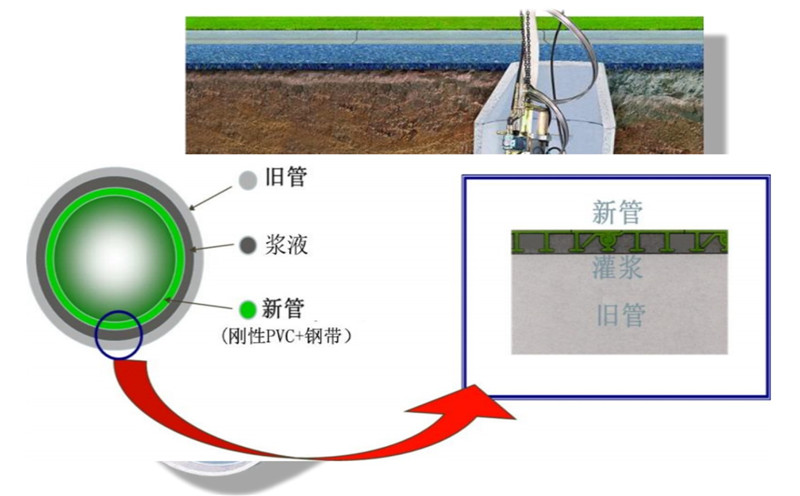

螺旋缠绕法SPR-ST

适用于大口径污水管道的修复更新

●管 道更新范围DN450 - DN2500

●连续的材料特性

●工厂制缠绕型材

●利用现有的人孔井进入施工

●外露不锈钢加强

●现场制作不同口径的管道

●无需人员进入管道

SPR-ST主要优势

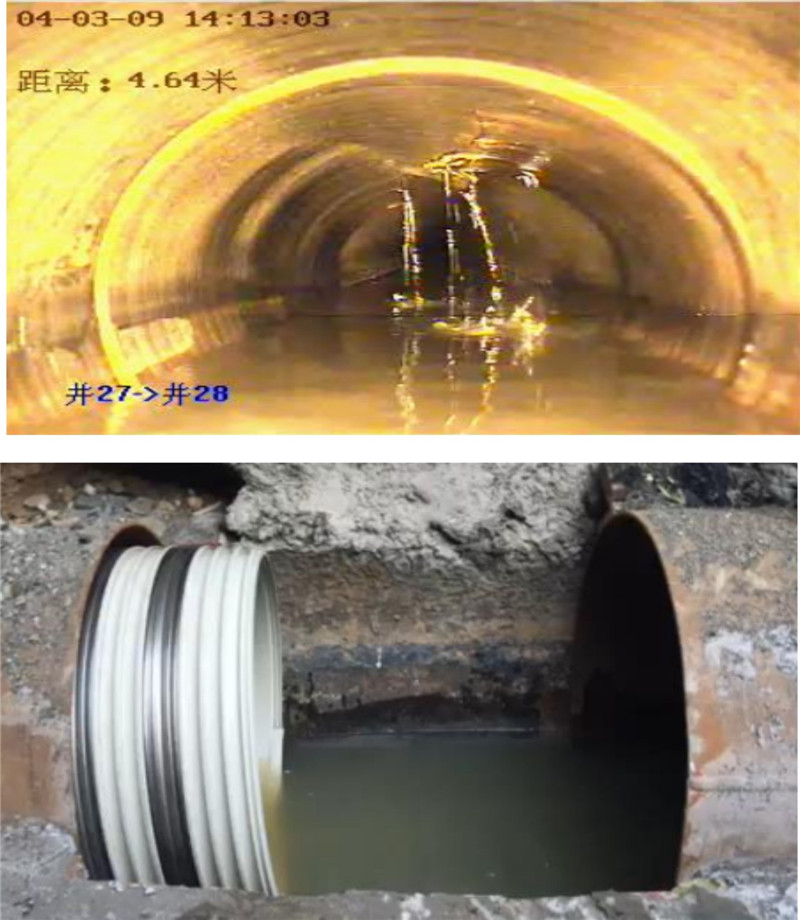

可带水作业

在施工过程中，破损的原管道往往渗露严重，地下水难以完全排除，当原管道埋藏深，地下水位高时，几乎难以实现，带水作业成为了摆在非开挖管道修复面前的一个难题

不排水

●无需排水

不需要临时排水，即使管内有部分水流(50cm以下)亦可施工

●不怕渗水

不用担心施工过程中地下水及支管水涌入

砂浆喷涂法

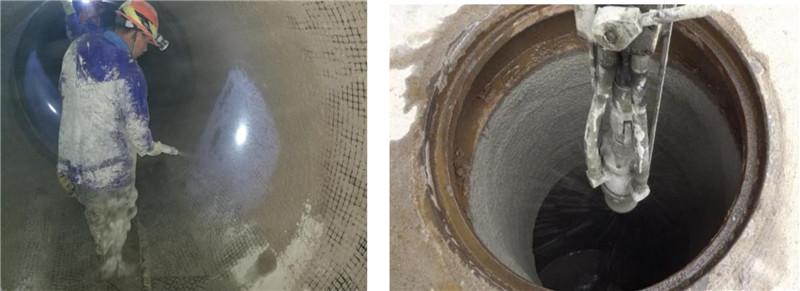

砂浆喷涂法。可用于对任意形状及管径(井径) 为800~4000mm的水平或垂直结构进行喷涂内衬修复。喷涂材料主要是:特种水泥砂浆。

局部树脂固化法

点状CIPP法

采用原位固化法对管道进行局部修复的方法。

点状原位固化法可以采用光固化或常温固化。聚酯树脂--般在常温下就可以固化，但其固化前会受到水的不利影响；环氧树脂一般需要加热固化，其不溶入水，但其造价较高，且固化条件要求较高。

不锈钢双涨环法

工程案例分析

南京建邺区排水管修复工程

包括紫外光固化整体修复，局部树脂固化修复，树根切除，检查井砂浆喷涂等

排水管道CIPP局部树脂固化修复

上海市普育路排水管道修复工程  上海市普育路DN600-DN1000排水管道UV_CIPP修复

合肥市长江中路排水管道修复工程  合肥市长江中路DN400 DN1200排水管道UV-CIPP修复
